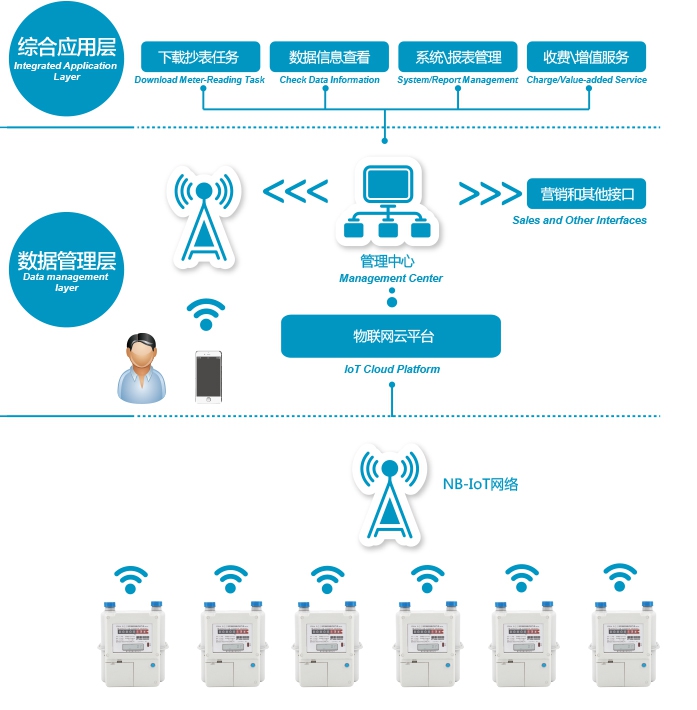

一、燃氣表設備管理系統圖（總圖）：

說明：

1)燃氣表采用最新的NB-IOT技術，通過NB運營商基站與物聯網平臺建立通信，實現數據遠傳及控制。

2)物聯網數據平臺，依托于一個大數據中心，多種開放協議接入，多種開放協議數據推送，為綜合應用層的業務邏輯提供數支撐，為第三方數據服務提供數據通路。

3)系統借助先進的數據分析技術和持續訓練的人工智能模型，進行數據分析可視化與燃氣需求預判。

4)用戶通過手機APP查詢用氣情況，在線繳費，故障報修等。

5)燃氣公司實時掌握所有燃氣表的每天用氣情況，繳費情況及設備所有詳細參數。能夠通過平臺管理端進行遠程閥控、階梯氣價、價格調整、充值繳費等。并借助數據分析結果，對燃氣資源分配、用戶用氣習慣等評判提供理論依據。

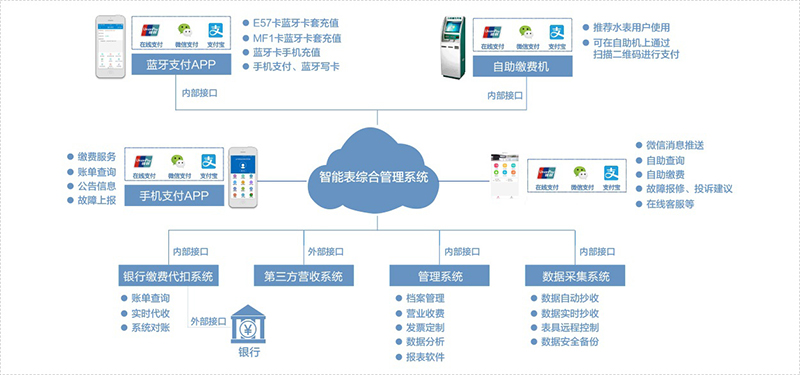

二、運營收費與綜合管理系統圖（運營服務應用系統）

說明：

1)集智能表管理、充值、抄表、結算、收費、統計分析等功能為一體的綜合性管理系統。

2)可對NB-IoT物聯網燃氣表進行管理，為用戶建立檔案，可完成智能表數據的定時自動采集、用量結算、用戶繳費等功能；豐富的查詢分析功能，支持業務查詢統計、分檔信息查詢統計等功能；

3)安全權限控制，可設置不同的角色控制操作員的訪問權限；

4)系統安裝部署方便，一鍵式向導安裝，只需簡單選擇即可實現系統的安裝升級；

5)具有自定義發票功能，用戶自己可以靈活地更改發票的格式及布局；

6)利用微信公眾號平臺接口，結合數據采集系統實現智能表的微信抄控、欠費通知推送、歷史用量查詢及微信繳費支付等功能，結合電話客服、短信客服、網上客服實現多元化的客戶溝通方式；

三、燃氣表介紹(符合國家標準《GB/T 6968-2019 膜式燃氣表》)

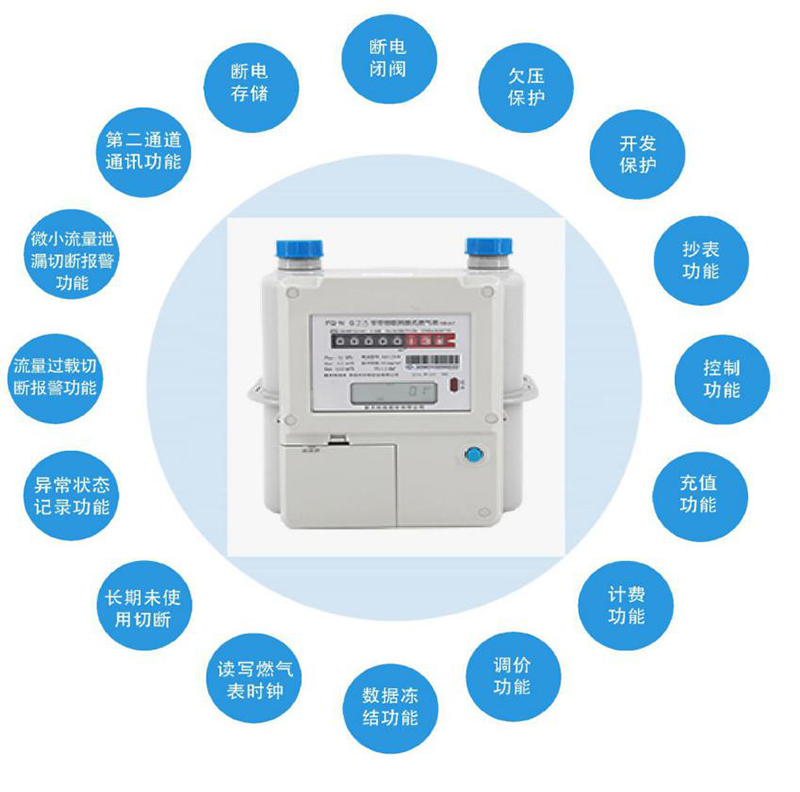

NB-IoT物聯網燃氣表能與管理系統配合實現無卡預付費、遠程閥控、階梯氣價、價格調整等功能，用戶可通過手機APP進行繳費。

主要功能：

1）防拆卸報警功能

當燃氣表發生移動或者大幅度晃動時，燃氣表會發出聲光報警，關閉閥門并將故障上報到燃氣公司管理系統，徹底杜絕了燃氣用戶拆卸表具盜氣等行為。

2）開閥保護功能

當燃氣表由于剩余量不足及其他故障引起閥門關閉時，表具開啟開閥保護功能，即必須在人工干預下才可以開啟表具閥門。在充值完成及清除相應故障后，需要按一下“查詢”按鍵，才可以激活開啟表具閥門。這樣設計的目的是，在確認安全的前提下，對燃氣表開閥動作進行人工保護干預，以免發生不可控制的情況。

3）歷史數據保存功能

表具連續保存12個月每月每天的用戶表具數據。

4）遠程數據抄讀及開關閥

可通過燃氣公司管理系統后臺進行用戶表具狀態信息的抄讀以及表具閥門狀態的控制，可設置數據定期上傳功能；

5）預付費充值功能

可以通過無卡預付的形式在燃氣表端進行充值，如APP、支付寶微信、網上營業廳、網上銀行等在線充值方式。

6）階梯氣價功能

物聯網燃氣表可根據用氣量將氣價分為四檔，且可對時間價格參數進行設置，能夠根據用戶每個自然月或多個自然月的用量來實現階梯計價功能，燃氣表會按照階梯價格的規則進行結算，并顯示當前階梯的用量，價格及剩余金額等參數。

7）定時上傳數據容錯機制

定時上傳時如果數據一次上傳不成功，表具會等待一段時間后再次嘗試發送數據。

8）數據保護及安全

數據可以長時間保存，不受外界干擾、低電壓、掉電、更換電池等情況的影響。

9）故障自我診斷功能

加裝有液晶顯示屏的物聯網燃氣表，可在不同狀態下，以相應的錯位代碼顯示和蜂鳴器報警提示，并對檢測到的燃氣表故障和用戶的違規操作進行自我保護。

技術參數：

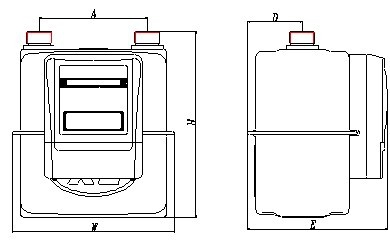

安裝尺寸
